1.介紹

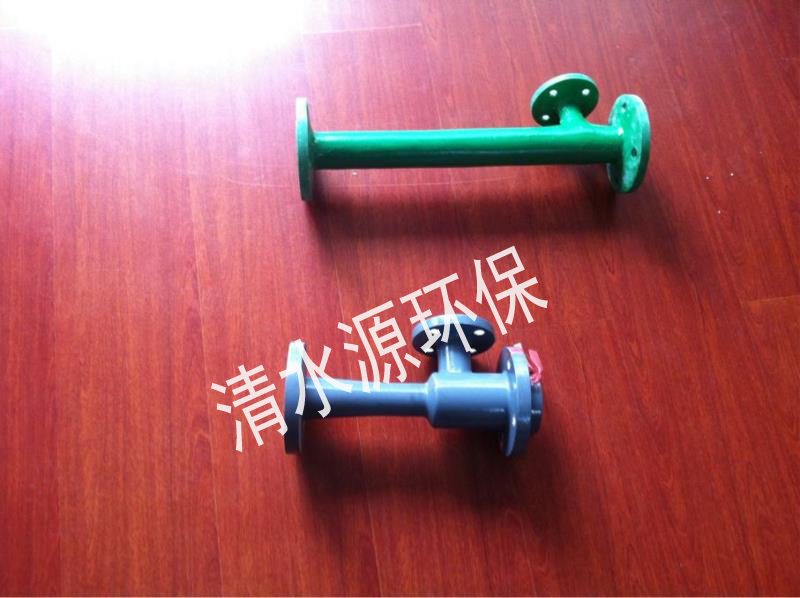

     管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效，是處理水域各種藥劑實現瞬間混合的理想設備，具有快速高效混合、結構簡單，節約能耗、體積小巧等特點，在不需外動力情況下，水流通過管道混合器會產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地?cái)U(kuò)散到整個水體中，達到瞬間混合的目的，混合效率高達90~95%，可節省藥劑用量約20~30%，對提高水處理效果，節約能源具有重大意義。

管道混合器的材質分玻璃鋼，碳鋼和不銹鋼三種。采用玻璃鋼材質具有加工方便，堅固耐用耐腐蝕等優點。

2.構造原理

     管道混合器一般由管道分別與噴嘴、渦流室、多孔板或異形板等促進混合的原件組成，一般三節管道連用，作為一個單元（也可根據混合介質的性能增加節數）。混合的方法有3種，分別為噴嘴式，渦流式，多孔板、異形板式。

     對于常見的靜態螺旋片式混合器，是在多孔板、異形板式混合器上發展而來，每節混合器有一個180°扭曲的固定螺旋葉片，分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求。管道內螺旋葉片是固定的，流體通過它產生流向變化，出現紊流現象從而提高混合效率，這種靜態混合區除產生降壓外，它不用外部能源。
